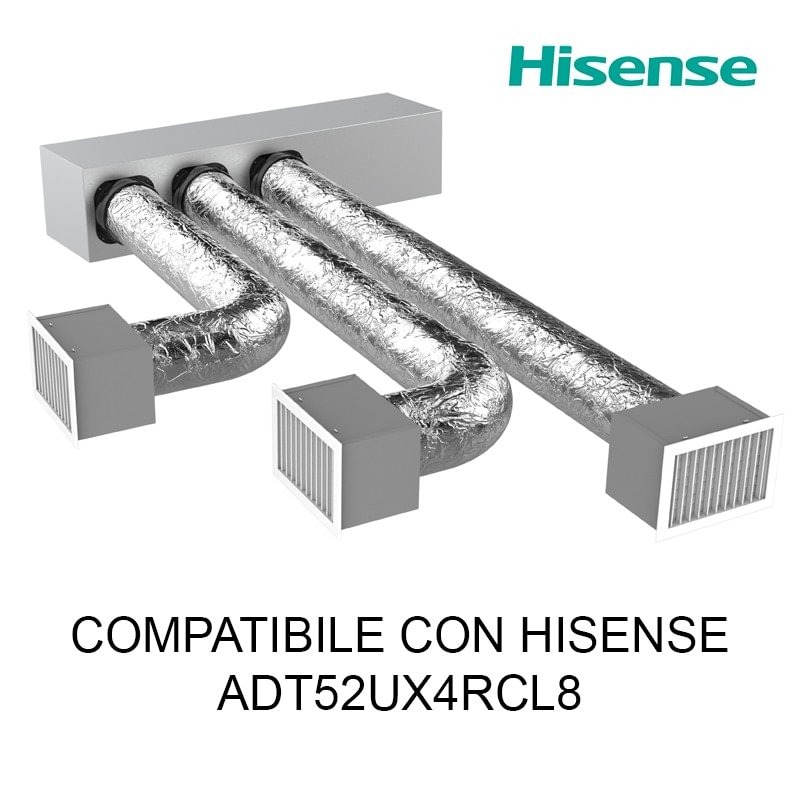

KIT CANALIZZAZIONE PLENUM COIBENTATO 3 ZONE PER CONDIZIONATORE CANALIZZATO HISENSE 18000 BTU

KIT CANALIZZAZIONE PLENUM COIBENTATO 3 ZONE PER CONDIZIONATORE CANALIZZATO HISENSE 18000 BTU

SCHEDA TECNICA

Plenum in lamiera elettrozincata coibentata 3 ZONE

CARATTERISTICHE TECNICHE PLENUM

• Lamiera elettrozincata

• Isolante interno alluminato da 10 mm

• Prefori collarini laterali da Ø150/200 mm

• Predisposto per by pass laterale

• Profondità 250 mm

CARATTERISTICHE TECNICHE COLLARINO

• Materiale: PP

• Anticondensa

• Per tubi canalizzati semplici / doppia parete

• Predisposto con 4 fori per il fissaggio al plenum

CARATTERISTICHE TECNICHE BOCCHETTA

• Bocchette di mandata in alluminio verniciato bianco RAL 9016 ad alette orientabili passo 20 mm, anteriori parallele al lato lungo posteriori parallele al lato corto. Fissaggio a mezzo clips. Impiego a parete, in mandata.

• Altezza di installazione: 2,5-3,5 m.

• Predisposte per il montaggio della serranda di taratura.

CARATTERISTICHE TECNICHE PLENUM

• Materiale: lamiera zincata

• Rivestimento esterno in polietilene a celle chiuse

• Fori pretranciati (superiore, inferiore, laterale)

• Collarino per attacchi tubo in dotazione (in tabella elenco abbinamenti possibili).

SCHEDA TECNICA

Tubo canalizzato flessibile termico/fonico in alluminio doppia parete

DESCRIZIONE

Si tratta di un condotto costituito da una tubazione interna perforata realizzata in alluminio laminato con un foglio in poliestere, il tutto rinforzato con fi

lo di acciaio avvolto a spirale. L’isolamento termico è realizzato in lana di vetro rivestito con un foglio di alluminio laminato con un foglio in poliestere.

Tra la tubazione interna e l’isolamento è presente un foglio in poliestere come barriera per l’umidità. Grazie alla sua eccezionale flessibilità è facile da installare su collarini circolari e ovali.

COSTRUZIONE

Condotto centrale:

• 1 strato di alluminio spessore 9μm

• 1 strato di poliestere spessore 12μm

• Spirale in filo d’acciaio armonico incorporata tra gli strati

Isolamento: lana di vetro spessore 25mm e densità 16kg/m3

Condotto esterno:

• 1 strato di alluminio spessore 7μm

• 1 strato di poliestere spessore 12μm

• Barriera in poliestere spessore 12μm tra il condotto interno e l’isolamento

CARATTERISTICHE TECNICHE

• Lunghezza: 10m

• Diametri: da 85mm a 457mm

• Raggio di curvatura: 1 volta il diametro

• Buona compressione

• Buona flessibilità

• Buona riduzione del rumore

• Temperature d’esercizio: da –30°C a +140°C

• Conforme alla EN13180

• Resistenza al fuoco: NF P92-507:2004 M1

APPLICAZIONI:

• Condizionamento dell’aria

• Termo-ventilazione

SCHEDA TECNICA

Griglia di ripresa in alluminio verniciato bianco con filtro estraibile per controsoffitto

CARATTERISTICHE TECNICHE

• Materiale: alluminio verniciato bianco RAL 9016

• Fissaggio a mezzo viti

• Per installazione a parete / soffitto

• Grado di filtrazione: G2 (Rif. Normativa EN 779/2012)

SCHEDA TECNICA

Fascetta stringitubo in acciaio inox AISI 430

CARATTERISTICHE TECNICHE

• Materiale: acciaio inox AISI 430

• Vite zincata

• Ideale per la chiusura dei tubi flessibili ai collari del plenum
