SISTEMA POMPA DI CALORE IBRIDA IMMERGAS MAGIS COMBO 9 PLUS V2 24KW CHILLER 9.0 KW MONOFASE INVERTER CON MODULO IDRONICO A+++

SISTEMA POMPA DI CALORE IBRIDA IMMERGAS MAGIS COMBO 9 PLUS V2 24KW CHILLER 9.0 KW MONOFASE INVERTER CON MODULO IDRONICO A+++

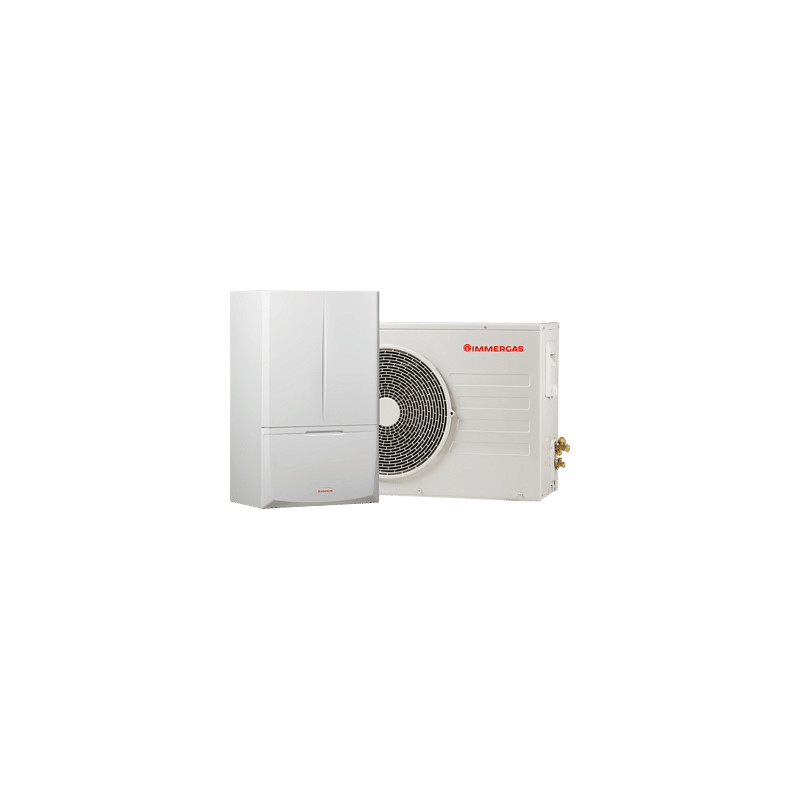

Gamma di pompe di calore ibride aria/acqua reversibili ad inverter “splittate”, costituite cioè da una unità motocondensante esterna e da una unità interna (con gruppo idronico di scambio con circuito frigorifero e unità a condensazione); un unico codice di “pacchetto” identifica il sistema completo (unità interna + motocondensante esterna).

Vi sono 3 versioni istantanee (MAGIS COMBO 4 V2, MAGIS COMBO 6 V2 e MAGIS COMBO 9 V2) e 3 versioni PLUS (MAGIS COMBO 4 PLUS V2, MAGIS COMBO 6 PLUS V2 e MAGIS COMBO 9 PLUS V2), tutte con alimentazione monofase. Il circuito acqua è completamente protetto dal gelo, perché installabile all’interno della abitazione (in questo caso non occorre aggiungere l’antigelo); risulta quindi una soluzione particolarmente indicata anche per zone climatiche fredde.

Tra unità esterna e unità interna occorre eseguire i collegamenti frigoriferi. MAGIS COMBO V2 risulta ideale per climatizzare ambienti in riscaldamento (massima temperatura di mandata 80 °C), in raffrescamento e può produrre acqua calda sanitaria in modo istantaneo con scambiatore a piastre, oppure in abbinamento ad una unità bollitore separata (modello PLUS).

Grazie all'integrazione spinta dei generatori (pompa di calore e unità interna a condensazione) vi sono vantaggi sia dal punto di vista installativo che di riduzione degli ingombri complessivi, rispetto a soluzioni "fai da te".

La logica di attivazione intelligente integrata nell'elettronica del sistema è in grado di determinare la fonte di energia più conveniente in quel momento (pompa di calore / unità a condensazione) e - quindi - di scegliere la sorgente da attivare; permette la semplificazione dei collegamenti elettrici (in generale non occorre prevedere il Gestore di Sistema, che comunque è disponibile come optional per gestire impianti particolari, ad esempio impianti suddivisi su più di tre zone).

L'unità interna della MAGIS COMBO V2 è omologata per esterno in luogo parzialmente protetto con grado di protezione IPX4D.

MAGIS COMBO V2 rispetta inoltre i requisiti della Direttiva ErP (2009/125/EC) ed ELD (2010/30/EC); sono disponibili numerosi kit optional, che ne permettono un utilizzo in differenti applicazioni impiantistiche. Rispetto ad una singola caldaia a condensazione, il sistema permette un notevole risparmio energetico; inoltre occupa spazi contenuti: è l’ideale per le nuove costruzioni residenziali (in particolare la versione PLUS, che sfrutta la pompa di calore anche per la produzione di ACS, agevolando il rispetto degli obblighi normativi), ma anche per le sostituzioni di caldaie obsolete in impianti in cui si voglia incentivare l'uso di energie rinnovabili (in questo caso, la versione istantanea risulta particolarmente indicata allo scopo).

E' l'ideale per ottenere classi energetiche molto elevate in nuove costruzioni residenziali.

AGEVOLAZIONI E INCENTIVI PER LA SOSTITUZIONE

Rispetto a una caldaia a condensazione ottiene maggiori risparmi nei costi di gestione e può inoltre beneficiare delle agevolazioni fiscali in vigore e del nuovo Conto Termico 2.0, oltre che della possibilità di scarico a parete dei fumi (rif. D.Lgs. 102/2014).

Pompe di calore ibride aria/acqua monofase reversibili ad inverter “splittate”, costituite da Unità motocondensante esterna e da Unità interna pensile; un unico codice di "pacchetto" identifica il sistema completo composto dai seguenti componenti principali:

- Unità esterna motocondensante (AUDAX PRO V2) che comprende principalmente compressore rotativo, elettronica inverter, valvola di laminazione, valvola 4 vie per inversione del ciclo, batteria alettata di scambio con l’aria esterna (con singolo ventilatore). Il circuito frigorifero è già precaricato nella motocondensante (refrigerante R32); essa è equipaggiata di rubinetti intercettazione per il circuito R32;

- Unità interna pensile, che comprende:

• I componenti del circuito idraulico per il collegamento all’impianto, nonché la relativa elettronica di gestione e di comunicazione con la motocondensante; in particolare, è composta da scambiatore R32 / acqua a 72 piastre, vaso espansione impianto 10 litri, misuratore di portata (flussimetro), alimentatore 24 Vdc, elettronica di gestione;

• Unità a condensazione con potenza utile nominale di 24 kW (20.640 kcal/h) in riscaldamento (27,3 kW in sanitario) con sistema di combustione a premiscelazione totale con bruciatore cilindrico multigas in acciaio, completo di candeletta d’accensione e candeletta di controllo a ionizzazione e valvola gas di tipo pneumatico a doppio otturatore, scambiatore primario gas/acqua con involucro in composito e serpentino interno realizzato in acciaio Inox; camera di combustione in acciaio Inox isolata internamente con pannelli ceramici, ventilatore per l'evacuazione dei fumi a velocità variabile elettronicamente, circuito per lo smaltimento della condensa comprensivo di sifone e tubo flessibile di scarico;

• Scambiatore secondario acqua/acqua per produzione di acqua calda sanitaria realizzato in acciaio Inox a 14 piastre, flussostato sanitario per rilevazione prelievo ACS (versione MAGIS COMBO V2 istantanea);

• Gruppo idraulico composto di valvola 3 vie elettrica, pompa di circolazione da 7 m c.a. a basso consumo (associato al funzionamento del generatore a condensazione), pompa di circolazione da 7 m c.a. a basso consumo (associato al funzionamento del circuito frigorifero), pressostato assoluto per il circuito primario, valvola di sicurezza circuito primario a 3 bar, raccordo scarico impianto e rubinetto per riempimento impianto, nella versione MAGIS COMBO PLUS V2 vi è inoltre un'ulteriore valvola 3 vie elettrica per gestire il riscaldamento dell' ACS con il circuito in pompa di calore;

• Pannello comandi composto da manometro impianto riscaldamento, display multifunzione e pulsantiera a 7 tasti per impostazione e regolazione dei parametri di funzionamento del generatore: pulsanti regolazione temperatura di mandata in riscaldamento/raffrescamento, pulsanti regolazione temperatura ACS, pulsante modalità estate / inverno, pulsante reset, pulsante menù;

• Sistema di autodiagnosi con visualizzazione digitale stato di funzionamento e dei codici errore tramite display;

• Ritardatore d’accensione in fase riscaldamento, sistema di protezione antigelo (fino a -5°C), funzione antibloccaggio circolatore, funzione antibloccaggio valvola tre vie, funzione spazzacamino, funzione sfiato automatico, funzione scaldamassetto;

• Grado di isolamento elettrico IPX4D;

• Possibilità di abbinamento al sistema per intubamento di camini esistenti Ø 50 mm, Ø 60 mm e Ø 80 mm (per unità a condensazione).

• Selezione range di temperatura riscaldamento tramite menù di programmazione;

• Idraulicamente l'unità interna ha gli attacchi per essere collegata ad 1 zona di riscaldamento/raffrescamento e per il collegamento al boiler ACS (versione PLUS) o al circuito sanitario (istantanea); vi sono poi  gli attacchi R32 per il collegamento alla motocondensante;

• Rispetto alle pompe di calore monoblocco, il circuito acqua è completamente protetto dal gelo perché posizionabile all’interno della abitazione (importante in zone fredde);

• L’elettronica di MAGIS COMBO V2 è predisposta per gestire direttamente 3 zone (una diretta e due miscelate, per la terza zona miscelata è necessario prevedere il kit interfaccia relè configurabile cod. 3.015350) per il funzionamento sia in riscaldamento che in raffrescamento; in questo caso MAGIS COMBO V2 può essere collegata a Pannelli remoti di zona tramite collegamenti Bus (se ne possono prevedere fino a 3), oppure può essere collegata con semplici contatti on/off (es. CRONO 7) per il controllo della temperatura ambiente delle 3 zone. Per il controllo dell’umidità possono essere collegati 3 umidostati o 3 sensori temperatura ed umidità Modbus;

• Possibilità di impostare 3 curve climatiche in caldo e 3 curve climatiche in freddo (per le 3 zone), sull’elettronica del modulo idronico senza la necessità di prevedere il Gestore di sistema;

• Possibilità di impostare su ciascuna zona se la zona stessa fa solo caldo, caldo/freddo, solo freddo (deumidificazione inclusa, con calcolo del punto di rugiada);

• Per la gestione dei deumidificatori, occorre inserire nell'unità interna pensile un Kit scheda a 2 relè (optional), per comandare 2 deumidificatori (il terzo viene comandato dal kit interfaccia relè configurabile cod. 3.015350); il kit consente l'attivazione dei deumidificatori tramite un contatto pulito;

• Comprende un'uscita 230 V per comandare valvole deviatrici estate/ inverno in impianti caldo a pannelli radianti/freddo a ventilconvettori; la commutazione avviene con il cambio di modalità (estate/inverno) da cruscotto;

• L’elettronica di MAGIS COMBO V2 gestisce la funzione antilegionella;

• Ingresso per forzare l’attivazione con impianto fotovoltaico che produce energia elettrica;

• Possibilità di collegamento al Gestore di sistema (optional), per gestire impianti con più di 3 zone. Fornita completa di pozzetti per l’analisi di combustione, carter di protezione inferiore, gruppo di allacciamento, rubinetto con filtro sul ritorno impianto, rubinetto sulla mandata impianto, rubinetto di intercettazione gas e rubinetto acqua fredda. Apparecchio categoria II2H3B/P funziona con alimentazione a metano, G.P.L. ed aria propanata.

È disponibile nei modelli istantanei:

• MAGIS COMBO 4 V2 cod. 3.030609

• MAGIS COMBO 4 V2 GPL cod. 3.030609GPL

• MAGIS COMBO 6 V2 cod. 3.030611

• MAGIS COMBO 6 V2 GPL cod. 3.030611GPL

• MAGIS COMBO 9 V2 cod. 3.030613

• MAGIS COMBO 9 V2 GPL cod. 3.030613GPL

Oppure è disponibile nei modelli PLUS:

• MAGIS COMBO 4 PLUS V2 cod. 3.030615

• MAGIS COMBO 4 PLUS V2 GPL cod. 3.030615GPL

• MAGIS COMBO 6 PLUS V2 cod. 3.030617

• MAGIS COMBO 6 PLUS V2 GPL cod. 3.030617GPL

• MAGIS COMBO 9 PLUS V2 cod. 3.030619

• MAGIS COMBO 9 PLUS V2 GPL cod. 3.030619GPL
